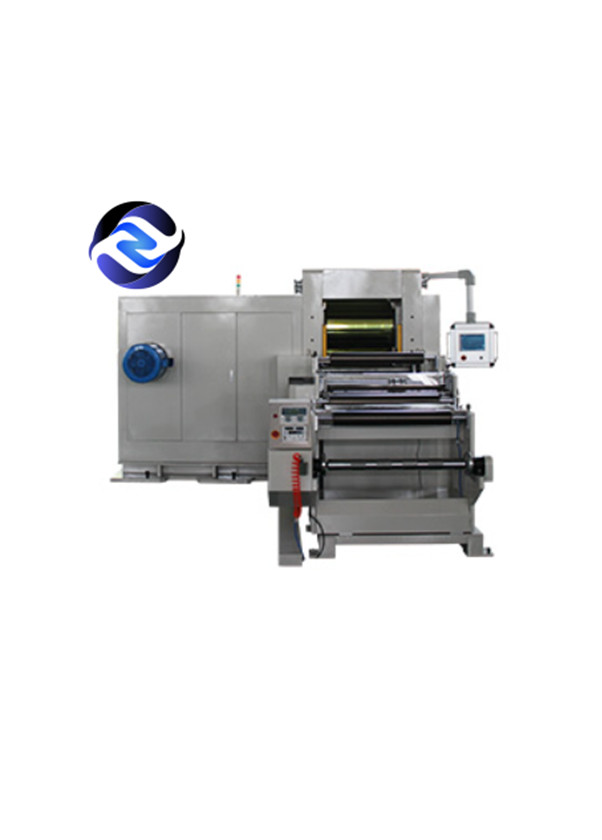

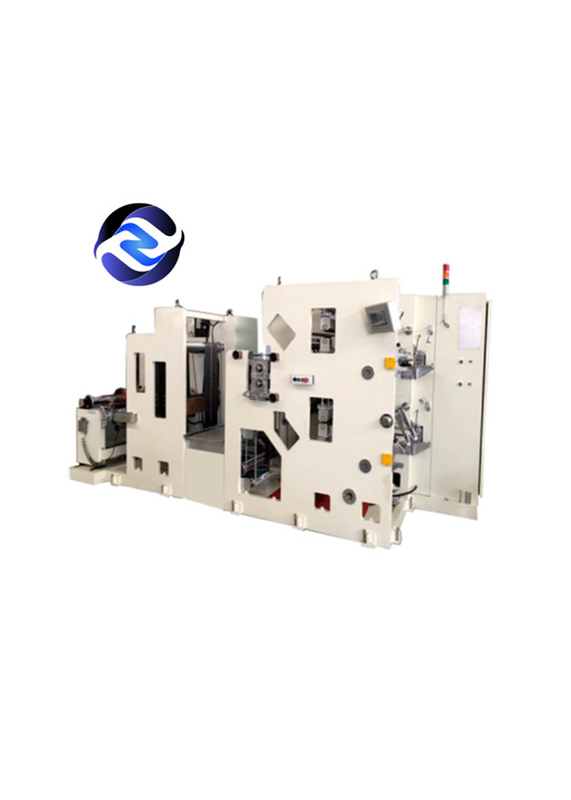

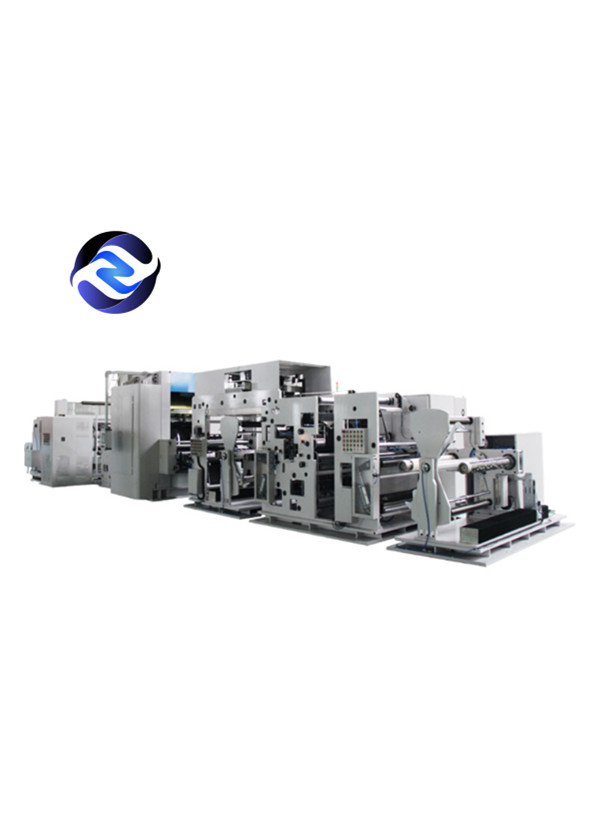

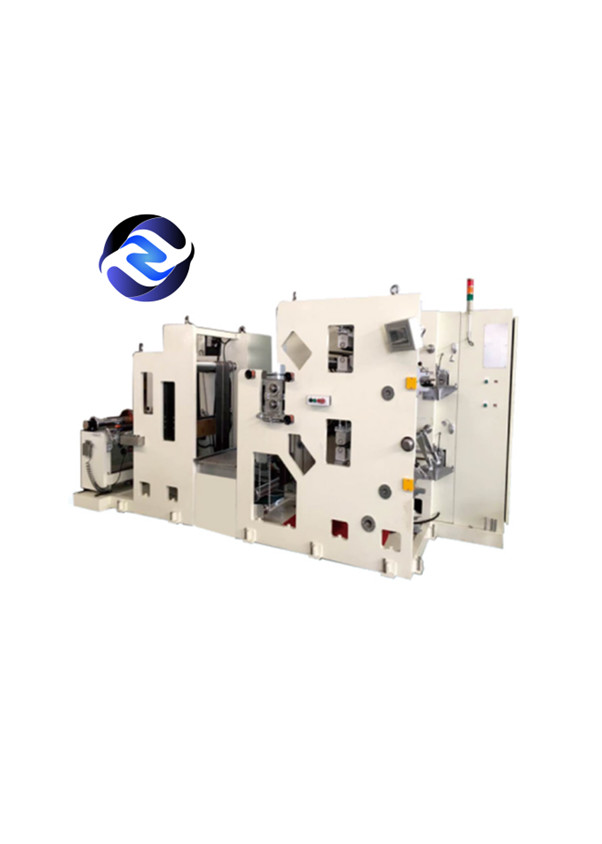

Rolo de duas linhas centrais que pressiona cortando a linha de produção Odm do elétrodo da máquina da bateria de lítio



(1) modelo do produto: Rolo LDG11 automático que pressiona a máquina de corte

(2) introdução de produto: A linha de produção de máquina de corte automática da pressão do rolo é composta do desenrolamento automático da estação dobro, da emenda automática, do rolo que pressionam, do esticão e da remoção do enrugamento, medida da espessura do laser, cortando, marcação do CCD detecção e, e enrolamento automático da quatro-estação, e embarcadouro do AGV conseguir a largura larga, grande diâmetro da bobina, velocidade alta, rolo contínuo sem parar inteiramente automatizado que pressiona a produção.

(3) formulário do desenrolamento: tipo modo automático da plataforma giratória da dois-linha central do enrolamento da dobro-estação, 6- mandril shaftless da expansão dapolegada, carga máxima que carrega 1500KG, escala do diâmetro da bobina: ∮350-∮1000mm, usando a colocação de correias da parada programada de pano, prendendo com correias a velocidade 10-20m/min.

(4) carregando e descarregando o modo: encontre o embarcadouro com AGV, termine automaticamente a mudança do rolo.

(5) especificações do rolo: ∮750 * 1100mm, o uso eficaz do ≤ 1000mm da largura da superfíciedo rolo, o ≤± redondo 0.002mm do runout da máquina da instalaçãodo rolo, velocidade 5-80m/minuto do rolo (regulamento stepless da velocidade).

(6) esticando o dispositivo: usado para eliminar as bordas onduladas geradas durante o rolo do polo do revestimento contínuo ou listrado que pressiona o processo

controle de tensão (de 7): O PLC + baixo cilindro da fricção + tensão do ajuste do circuito fechado do servo motor, mostra da indicação digital é controle de tensão da quatro-fase

(8) medida da espessura do laser: Uma comunicação com o sistema hidráulico, a pressão da imprensa do rolo pode automaticamente ser ajustada na hora real de conseguir o controle de circuito fechado.

(9) cortando o grupo da faca: depois que o rolo é pressionado, um número de partes de polo de revestimento contínuas é iinto longitudinalmente cortado 2-4 formulários de bobinamento, e dois grupos de modo automático do rebobinamento da quatro-estação da plataforma giratória da dois-linha central.

(10) retraindo o carretel: tipo eixo do modilhão de 6 polegadas do deslizamento da elevação do ar, carga máxima que carrega 900KG.

(11) tamanho total da linha de produção: 17500*5500*3500mm.
