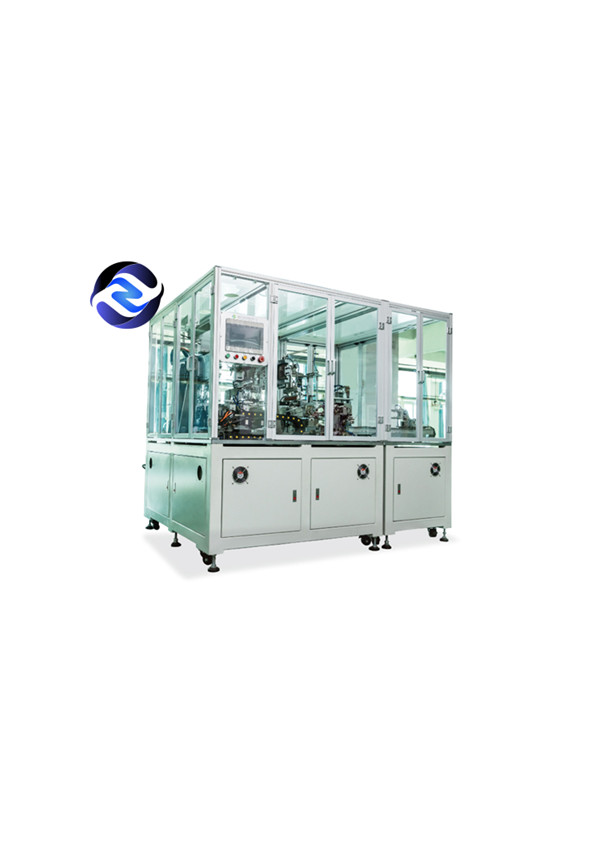

Pilha de alta velocidade da máquina de enrolamento 300mm do transformador quadrado cilíndrico



Esta máquina é utilização principal para a produção de células de bateria quadradas do poder do lítio-íon, e a utilização principal do método Z-dado forma da laminação. As partes de polo positivo e negativo que foram cortadas são colocadas na caixa material, e nos dois grupos de manipulador que os mecanismos tomam as partes de polo positivo e negativo da caixa material, e após o posicionamento preciso, são empilhados alternadamente na plataforma da laminação. O diafragma unwinded ativamente pelo motor, e através do mecanismo da tensão e do mecanismo da correção, a tabela da laminação é introduzida. Depois que a laminação é terminada, a pilha está transferida à estação adesiva do rolo da cauda através do mecanismo de transferência da pilha de bateria, e o rolo da cauda tailwinded automaticamente, o diafragma é cortado fora, a colagem é aplicada automaticamente, e a pilha de bateria é automaticamente saída.



Usando o servo motor + o parafuso da bola da precisão para conduzir a tabela da laminação para mover-se;

O mot servo ou é o uso d para a compensação do íon do mot do phragm do diâmetro;

Com mecanismo dling de han do político e da torta do ce ative itive e negativo da posição;

O uso das escovas, da eletricidade estática e dos outros mecanismos impedir o filme pesado;

Adote a plataforma do CCD +UVW para conseguir o posicionamento secundário;

A colagem é aplicada nos quatro lados da pilha de bateria para assegurar-se de que a pilha de bateria não afrouxe e não se deforme;

Ônibus-tipo sistema de controlo de servo;

Visualização de parâmetros de HMI.

Modelo do dispositivo	LDD01	LDD02
Largura polar	80-150mm	150-300mm
Comprimento extremo da exposição da orelha	5-20mm	5-20mm
Largura polar da exposição da orelha	5-20mm	5-20mm
Largura do diafragma	150-300mm	150-300mm
Largura de pilha	80-150mm	150-300mm
Precisão do alinhamento entre a placa de polo e o diafragma	Deviation±0.3mm central
Extremidade do diafragma que enfrenta a precisão	±0.3mm (use a borda como uma linha de base terminando alignment±0.5mm)
Precisão adjacente do alinhamento do polo	±0.3mm (tome o centro como a avaliação de desempenho)
A precisão total do alinhamento das placas de polo	±0.4mm (tome o centro como a avaliação de desempenho)
Eficiência monolítica	<0.4-0.6S/PCS (duplex)	<0.8-1.2S/PCS (única estação)
Taxa da colheita	≥98%
Taxa de rendimento	≥99%
peso	3600KG	2900KG
Dimensões	3900*1700*1960mm (duplex)	2200*1700*1960mm (única estação)
