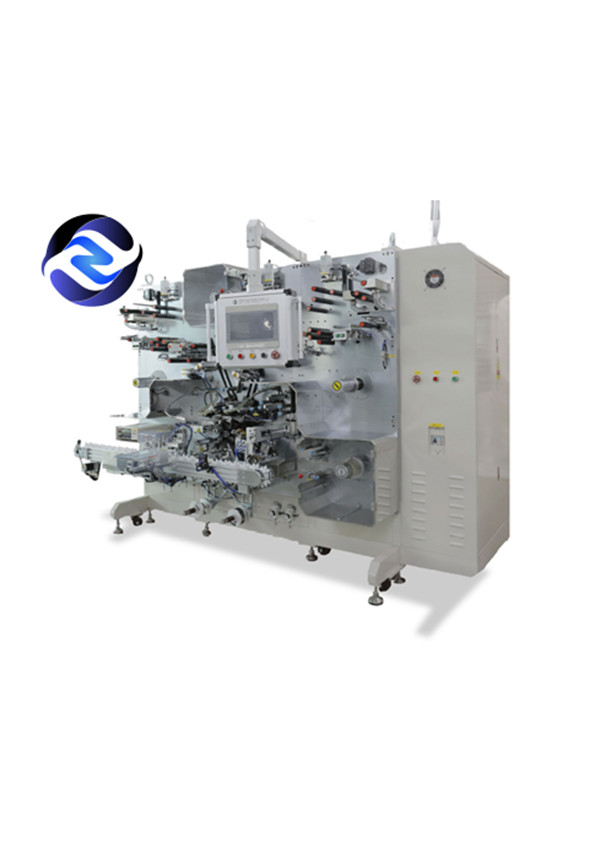

Linha de produção 60mm cilíndrica polar máquina da bateria de lítio da pilha de enrolamento manual



Este equipamento é usado para a produção de células de bateria cilíndricas do lítio-íon. Solde as partes de polo positivo e negativo, diafragmas, fixos nos eixos respectivos da descarga, após o desenrolamento automático, correção do tempo real, termine o enrolamento da pilha, ações adesivas da fita, do descarregamento e o outro, para terminar a produção da pilha de bateria.





(1) o uso do mecanismo de enrolamento da três-estação melhorar a eficiência da produção;

(2) MPE, sistema de guiamento automático serpente-dado forma;

(3) Adopt segmentou o sistema de controlo automático da tensão;

(4) com remoção de poeira, remoção do ferro, sistema eletrostático;

(5) com o furo do centro que dá forma à função, fácil conectar a linha do transporte;

(6) as partes de polo indesejáveis podem ser excluídas por um único rolo;

(7) use o teste curto do circuito do Batida-potenciômetro para excluir produtos incompetentes;

(8) sistema de controlo do PLC, monitoração de tempo real das anomalias, alarme automático, visualização do parâmetro da relação homem-máquina.



Modelo do dispositivo	LDY16	LDY18	LDY32	LDY46
Largura polar	10-60mm	40-65mm	60-130mm	60-90mm
Comprimento de Polo	120-500mm	350-1800mm	1000-4600mm	3000-5000mm
Largura do diafragma	10-62mm	50-70mm	60-130mm	60-90mm
Diâmetro do banco de Polo	∮7-∮14 milímetro	∮14-∮32 milímetro	∮25-∮42 milímetro	∮30-∮50 milímetro
Diâmetro da agulha	∮2-∮4 milímetro	∮3-∮4 milímetro	∮5-∮6 milímetro	∮6-∮8 milímetro
Largura da fita da parada	10-60mm	20-65mm	60-130mm	20-80mm
Comprimento extremo da exposição da orelha	8-30mm	8-25mm	8-30mm
Alinhamento de enrolamento	±0.3mm	±0.3mm	±0.3mm	±0.5mm
velocidade	≥30 (400mm)	≥32 (700mm)	15 (2500mm)	18 (4300mm)
Taxa da colheita	≥98%
Taxa de rendimento	≥99%
peso	2400KG	2400KG	2800KG	3500KG
Dimensões	2800*1500*2200mm	2800*1500*2200mm	2800*1900*2300mm	3300*2300*2350mm
